引言：TCP/UDP协议（未完成）

TCP/UDP知识点总结

此处仅供复习，省去废话，只有干货！（注意，没有标单位的数，单位将均为字节）

  1. 运输层的主要任务：多路复用、多路分解
  2. 多路复用：从不同的数据块接收数据，加首部传递到网络层；多路分解：将报文段数据交付到正确的套接字工作。
  3. UDP协议的特点：无连接、尽最大努力交付（不保证发送成功）、面向报文（加首部直接传递给下一层）、支持一对一、一对多、多对一、多对多、首部开销小（8字节）
  4. UDP首部格式：源端口（2）、目的端口（2）、长度（2，包括头部）、检验和（2）
  5. 伪首部：TCP/UDP检验时都会用到，源IP地址（4）、目的IP地址（4）、0（1）、17（1，UDP为17，TCP为6）、UDP长度（2，这里的长度与首部中一样，都不会包含伪首部的长度）
  6. 检验过程：使用伪首部、首部、数据部分、（不为偶数还要填充0）进行求和取反码放入检验和字段，接收端接收时同样对所有数据进行求和取反码，全为1则无错，否则有错，丢弃数据包。
  7. 检验了什么？不仅检查了源端口、目的端口、数据部分、还检查了源IP地址、目的IP地址
  8. TCP协议的特点：面向连接、只支持一对一、提供可靠交付（无差错、无重复、无丢失、按序到达）、全双工通信、面向字节流（数据报转化为无结构的字节流进行分组发送）
  9. 有关可以保证传输可靠的所有要点：停止等待协议、连续ARQ协议、滑动窗口协议
  10. 停止等待协议：发送一个分组后停止，等待对方确认后再发送下一个分组。
  11. 停止等待协议要点：超时重传、设置等待时间（略大于往返时间RTT）、设置编号（可以明确哪一个丢失）、要保存一个发送的副本（保证可以重发）、自动重传请求ARQ
  12. 自动重传请求ARQ：指重传的请求是自动进行的，接收端无需请求发送端重传某个出错的分组（通过超时重传、确认迟到、确认丢失机制实现）
  13. 确认丢失：指确认信息在返回时丢失了，此时发送方会超时重传，接收端会丢弃重复的包，并再一次返回确认信息
  14. 确认迟到：指确认信息在返回时迟到了，此时发送方会超时重传，接收端会丢弃重复的包，并再一次返回确认信息
  15. 信道利用率：公式为Td / (Td + RTT + Ta)，其中Td为发送分组的时间，RTT是一次往返的事件、Ta是接收分组的时间
  16. 停止等待协议缺点：信道利用率低，效率低，信道绝大部分时间空闲
  17. TCP报文段格式：源端口（2）、目的端口（2）、序号（4）、确认号（4）、数据偏移（4 bit）、保留（6 bit）、URG（1bit，其后五个也均为1 bit）、ACK、PSH、RST、SYN、FIN、窗口（2）、检验和（2）、紧急指针（2）、选项（可变）、填充（补齐为4的倍数）
  18. TCP首部长度：固定长度20，可变长度最长为40，即整个首部最短为20，最长为60
  19. 序号（4）：本报文段要发送的第一个字节的序号（TCP按字节编号，此字段标志本次发送的第一个字节的编号）
  20. 确认号（4）：期望收到的下一个字节的编号（确认号为N：代表N-1个数据已经全部收到）
  21. 数据偏移（4 bit）：记录数据起始处 - 首部起始处（其实就是首部长度，单位为 4字节，代表TCP首部最长为 (2^4 -1) * 4 = 60字节，即选项部分最长为40字节）
  22. 保留（6 bit）：今后使用，全为0
  23. URG：紧急，当此字段为1，TCP会将此报文段优先传送（例如 Control + c 命令），与紧急指针协同使用
  24. 紧急指针（2）：标明紧急的数据在本报文段的末尾位置（如果URG为1，就会把紧急的数据放在报文段最前面；注意：紧急数据后面的数据，属于普通数据，还需要排队）
  25. ACK：确认收到，连接建立后的所有报文段都必须把ACK置为1
  26. PSH：推送，置为1后，发送方立即创建报文段发送，接收方收到后立即交付进程（不必等到缓存存满再交付）
  27. RST：复位，表明要断开连接，重新建立
  28. SYN：同步，建立连接时使用，SYN=1 ACK=0表明这是一个连接请求，SYN=1 ACK=1表明同意连接请求
  29. FIN：终止，表明发送方数据发送完毕，要求终止连接
  30. 窗口（2）：接收窗口的大小（作为接收方让发送方调节发送窗口的依据）
  31. 检验和（2）：同UDP，要加上伪首部计算
  32. 选项（可变长度）：可以设置MSS、窗口扩大选项、时间戳选项、选择确认选项
  33. MSS最大报文段长度：仅包括数据部分，默认为536字节（所以默认能接受的报文段长度是536 + 20 = 556字节）
  34. 窗口扩大选项（3）：可以设置更大的接受窗口（首部的窗口只有2字节）
  35. 时间戳（10）：两个作用：用此计算RTT时间；用此区分序号是否重复使用（防止序号绕回）
  36. 防止序号绕回PAWS：序号字段只有4字节，当传输量大时，容易让旧的数据序号与新的数据序号重复，分不清新旧数据，可以在选项中加时间戳选项进行区分
  37. 改用流水线发送分组后，保证可靠性的协议：连续ARQ协议、滑动窗口协议（两个协议是一同使用的）
  38. 发送窗口：位于窗口内的包均可以发送，无需等待确认接收
  39. 连续ARQ协议：规定发送方每收到一个确认请求，就将窗口向前推进一个位置；接收方进行累积确认
  40. 累积确认与回退N：累积确认：对按序到达的最后一个分组发送确认；意味着如果中间丢失了一个分组，需要重新发送其后的所有包，这就是回退N（Go-Back-N）
  41. 滑动窗口协议：TCP通信双方均维护一个发送缓存与接收缓存（实现全双工）
  42. 发送缓存：发送窗口是发送缓存的一部分，存放两部分数据：1 准备发送的数据；2 已经发出但是尚未接收到确认的数据
  43. 接收缓存：接收窗口是接收缓存的一部分，存放两部分数据：1 按序到达，但尚未读取的数据；2 未按序到达的数据
  44. 选择确认SACK：（替代累积确认的方案）当收到不连续的数据时，收下数据，并通知发送方，发送方就无需传递重复的数据
  45. TCP流量控制：TCP通过滑动窗口来进行流量控制，通过不断的变更窗口的大小，来使信道利用率变高。（目的是为了让接收端来得及接收）
  46. TCP拥塞控制：通过慢开始、拥塞避免、快重传、快恢复四种算法实现（目的是为了防止网络发生阻塞）
  47. 流量控制与拥塞控制的区别：1 流量控制是为了让接收端来得及接收；拥塞控制是为了防止网络发生阻塞；2 流量控制是一个端到端的控制（发送接收双方的控制）；拥塞控制是一个全局的控制；
  48. 如何判断网络出现了拥塞：只要出现了超时，就发生了拥塞
  49. 拥塞窗口cwnd：发送方维持，只要无拥塞就持续增大，反之亦然。
  50. 慢开始：初始设cwnd为1（但其实是设为几倍的SMSS的大小），每经过一个RTT就翻倍的增加cwnd
  51. 拥塞避免：每经过一个RTT就给cwnd线性增长（比如加1）；注意：拥塞避免只是难以出现拥塞，并不是避免了拥塞
  52. 慢开始门限ssthresh：当cwnd < ssthresh，就用慢开始；当cwnd>ssthresh就用拥塞避免；当cwnd=ssthresh ，二者选其一；如果网络出现了阻塞，会将cwnd置为初始值，重新进行慢开始。
  53. 快重传：发送方只要介绍到三个重复确认，就启动快重传算法。要求接收方不要等到自己发送数据时才捎带进行确认，而是要立即发送确认请求。
  54. 快恢复：快重传启动时执行。调整ssthresh为当前拥塞窗口的一半ssthresh = cwnd / 2
  55. AIMD算法：拥塞避免时，窗口线性增大（AI，加法增大）；快恢复时，设置慢开始门限为当前拥塞窗口值的一半（MD，乘法减小）；合称AIMD算法
  56. 发送窗口上限值 = Min(rwnd, cwnd)（即接收窗口与拥塞窗口中小的那一个）
  57. 拥塞控制流程总结：设置拥塞窗口初始值；首先慢开始；达到ssthresh，进入拥塞避免；出现拥塞，再次慢开始；如果连续收到3个重复的确认收到请求，开启快重传与快恢复
  58. TCP三次握手：（A代指客户、B代指服务器）
    1. 初始阶段：均处于CLOSED关闭状态
    2. B的TCP进程创建传输控制块TCB准备接收请求，处于LISTEN收听状态
    3. A的TCP进行也创建TCB，并发送SYN=1, seq=x（当SYN=1,ACK=0表示此请求是为建立连接，seq代表序号，初始时序号随机选择）；发送完成后，A进入SYN-SENT同步发送状态
    4. B接收到请求后，如果同意连接，发送SYN=1, ACK=1, seq=y, ack=x+1（当SYN=1,ACK=1表示同意连接请求，服务器端也随机选一个初始值，并返回确认收到ack，注意ack是x+1），B进入SYN-RCVD同步收到状态
    5. A收到B的确认后，还要给出确认，发送ACK=1, seq=x+1, ack=y+1，A进入ESTAB-LISHED已建立状态
    6. B接收到A的确认后，也进入ESTAB-LISHED已建立状态
  59. SYN报文段（SYN为1的报文段）不能携带数据，但会消耗掉一个序号
  60. 第三次握手阶段，可以携带数据（第三次握手不是SYN报文段）
  61. 第三次握手的作用：防止已失效的连接请求突然又传到了服务器端
    1. 情景：假如当前为两次握手即建立连接，第一次连接请求在网络中延迟，导致客户端又重传了一次连接请求，第二次连接请求成功连接，然后客户端服务器进行通信且完成后断开，断开后，第一次连接请求又发送到了服务器端，但其实客户端已经没有要发送的数据了，导致服务器端资源白白浪费
  62. SYN泛洪攻击：攻击端利用了三次握手协议，伪造IP地址发送连接请求给服务器，服务器确认请求永远发送不到目的地（因为IP是伪造的），以此耗尽服务器资源。（预防措施：设SYN cookie，实现了接收到一个SYN时完全不需要分配空间）
  63. TCP四次挥手：
    1. 初始阶段：均处于ESTAB-LISHED已建立状态
    2. A主动关闭连接，发送FIN=1, seq=u的请求，进入FIN-WAIT-1终止等待1阶段
    3. B收到请求，发送ACK=1, seq=v, ack=u+1，进入CLOSE-WAIT关闭等待状态（此时处于半关闭状态，即A已经没有发送的数据了，但B可能还有）；
    4. A收到确认请求后，进入FIN-WAIT-2终止等待2阶段
    5. B传输完数据后，也想关闭连接，发送FIN=1, ACK=1, seq=w, ack=u+1，进入LAST-ACK最后确认状态
    6. A收到请求后，发送ACK=1, seq=u+1, ack=w+1，进入TIME-WAIT时间等待状态
    7. B收到请求后，进入CLOSED关闭状态
    8. A在等待2MSL（MSL最长报文段寿命）后，也进入CLOSED关闭状态
  64. 为什么要设置TIME-WAIT状态？两个原因
    1. 保证客户端发送的最后一个ACK能到达B
    2. 也是为了防止迟到的连接请求出现
  65. 如果双方之一出现故障，无法进行四次挥手怎么办？TCP设有保活计时器，每收到一次客户端请求，就重置，在2小时内没收到客户端的数据后，会给客户端每75秒发送一条探测报文，如果连续10个探测报文都未收到响应，就会关闭连接。

运输层（未完成）

​ 运输层处于应用层与网络层之间，运输层最起码要完成的任务，就是要提供一种复用/分解的服务

​ 在这一层的数据我们使用报文段来进行说明（在RFC中报文段、数据报混合使用，我们这里只使用报文段来阐述）

多路分解与多路复用

  • 多路分解：

    将运输层报文段中的数据交付到正确的套接字工作作为多路分解

  • 多路复用：

    从不同的套接字中收集数据块，并为每一个数据块封装上首部信息，从而生成报文段，然后将报文段传递到网络层

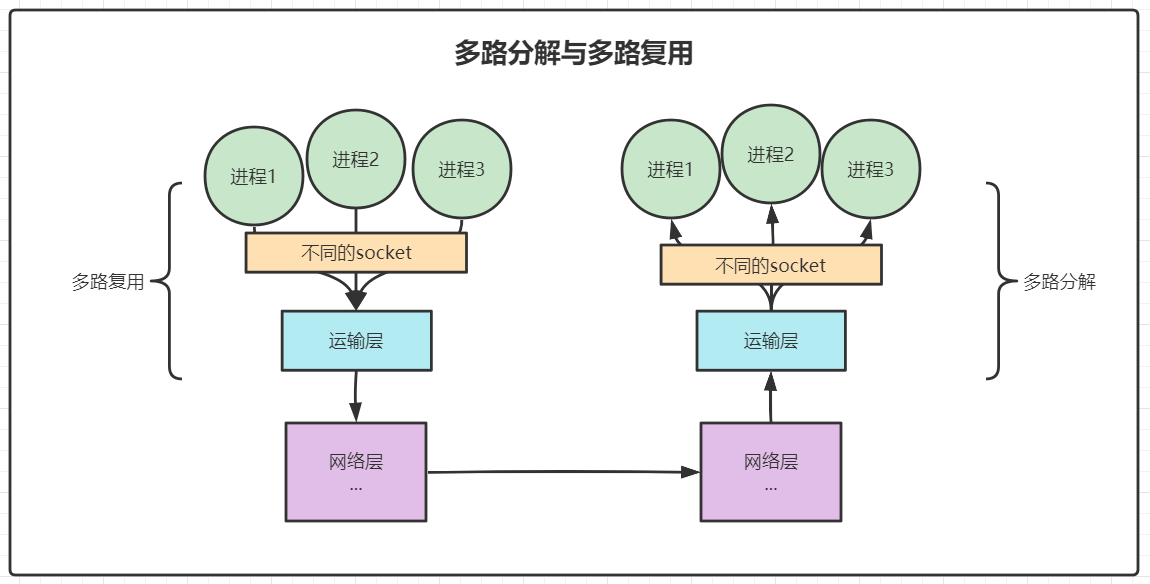

多路复用与多路分解

套接字Socket

socket可以简单理解为 IP + 端口号（这与JavaAPI内的Socket有些区别）

一台计算机上有很多进程，OS收到数据后，依据端口号来区分哪些信息是传给哪些进程的

端口号：占用2字节，16bit ，大小在0~65535之间

其中0-1023是周知端口号，自己的APP应避免周知端口号

  • UDP套接字：一个二元组标识，分别是目的IP地址与目的端口号
  • TCP套接字：一个四元组标识，除了目的的IP与端口号，还包括源端口号与源IP地址

UDP

UDP：一种简单的无连接的协议，IP层传来的数据，只进行了简单的封装（只有8个字节）

特点：

  • 无连接：发送端与接收端不必事先连接
  • 头部简单：只有8个字节
  • 传输快
  • 不确保可以发送到

报文段结构

UDP封装的头只有四个字段，每个字段占2个字节，一共占8个字节：

  • 源端口号
  • 目的端口号
  • 长度
  • 检验和

检验和

为什么UDP还要有差错检验功能？

原因是不能保证从源到目的所有链路都有差错检验功能，也就是说，这些链路中可能有一条链路没有使用差错检测的协议

除此外，报文存储在路由器内存中，也可能有比特差错

检验和的流程

检验和的流程简单来说就是：将所有的字段求二进制和，然后取其反码作为检验和这个字段，接收端接收后，将包括检验和的所有字段进行求和，如果每一位都是0，则代表传输过程中没有出现错误

举例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# 发送端：
# 有三个字段：分别表示源端口号、目的端口号、长度
0110 0110 0110 0000
0101 0101 0101 0101
1000 1111 0000 1100
--------------------求和，高位溢出不管
0100 1010 1100 0010
--------------------取反码
1011 0101 0011 1101 # 此值作为检验和字段
--------------------
--------------------
# 接收端
# 将四个字段进行求和
0110 0110 0110 0000
0101 0101 0101 0101
1000 1111 0000 1100
1011 0101 0011 1101 # 检验和
------------------- # 求和
0000 0000 0000 0000

最后的结果全为0，代表没有出错

如果其中有一个不为0，说明出现了错误

出错的处理

UDP虽然可以检测出数据是否有异常，但是处理异常的过程，非常简单：

  • 将数据丢弃
  • 给出警告

其他

UDP只能进行不可靠传输吗？

基于UDP是可以实现可靠传输的，可以在应用程序端自身建立可靠性机制

对于不同源端口号或是源IP地址（不同源），但是具有相同目的端口与IP的报文段的处理

UDP会将这些报文段通过同一个socket传输给对应的进程

（而TCP会为每一个单独建一个socket）

TCP

TCP：运输层的另一个协议，面向连接的传输协议

特点：

  • 面向连接
  • 可靠
  • 全双工：连接双方可以互相“说话”
  • 点对点：一对一

抓包——三次握手

在浏览器输入一个IP地址，就会先进行TCP三次握手

  • B表示浏览器（端口为52085）、S表示服务器（端口为80）
  • B中输入127.0.0.1进行访问
  • 先建立三次握手：
    • B给S发建立连接的请求[SYN]
    • S给B回应，允许建立连接[SYN, ACK]
    • B给S回应，收到[ACK]

浏览器访问一个IP地址

  • 然后B开始发送GET请求，S收到后回应[ACK]
  • 然后S开始发送响应，B收到后回应[ACK]

服务端的三次握手

一个TCP服务器，需要创建ServerSocket：

  • 先给bind一个端口

  • 然后对这个端口进行监听

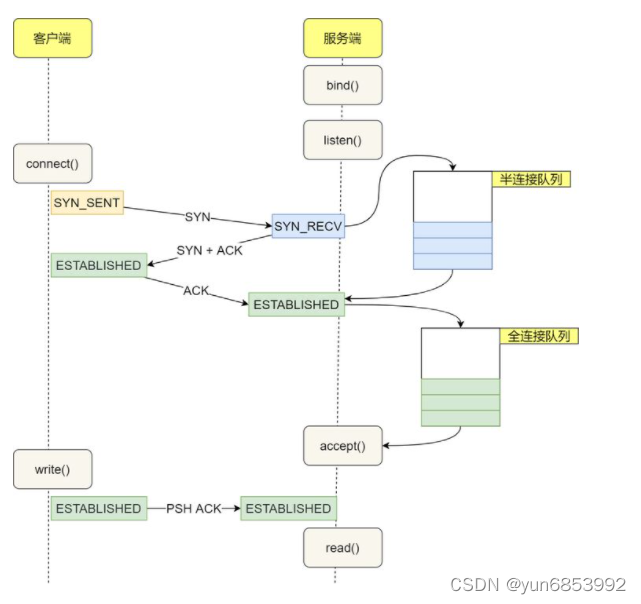

图源来自CSDN

如图所示：

  • 服务器在收到SYN请求后，将客户端的文件描述符FD存放到半连接队列
  • 服务器再收到ACK请求后，将半连接队列中的文件描述符FD放到全连接队列

之后服务器accept进入阻塞，然后等待客户端的数据。

TCP“粘包”问题

很多人觉得这并不是一个问题，而是一个TCP的特性，关键在于你怎么看待

什么是粘包问题？

  1. 以接收端来看：因为TCP是面向流的协议，所以不会保持输入数据的边界，导致接收测很可能一下子收到多个应用层报文，需要应用开发者自己分开，有些人觉得这样不合理，就起名为粘包
  2. 以发送端来看：用户数据被TCP发送时，会根据Nagle算法，将小的数据封装在一个报文段发送出去，导致不同的报文段黏在了一起

如何解决？

  1. 发送方可以关闭Nagle算法（设置TCP_NODELAY就能关闭Nagle算法，但我不太认同这种做法）
  2. 接收方对粘包无法处理，只能交给应用层
  3. 应用层：
    • 格式化数据：每条数据有固定的格式（开始符，结束符），这种方法简单易行（但要确保内容没有开始符与结束符）
    • 发送长度：发送数据规定一个长度，以便于应用层判断

拥塞控制

首先要知道几个结构：

  • 发送窗口：发送窗口的大小是拥塞窗口和接收窗口的较小值swnd=min(cwnd, rwnd)
  • 拥塞窗口：拥塞控制的核心组件cwnd
  • 拥塞窗口门限：在越过这个门限后ssthresh会有不同的操作

其次我们要知道几个控制算法：

  • 慢开始：指cwnd从1开始增长，并且每次翻倍（慢开始指的是起点低，而不是增长速度慢）
  • 拥塞避免：在超过ssthresh后，进入拥塞避免算法，会让cwnd线性增长

如果出现了拥塞，那么就将ssthresh的值调整为当前cwnd的一半：ssthresh = cwnd / 2，然后重新进入慢开始阶段。

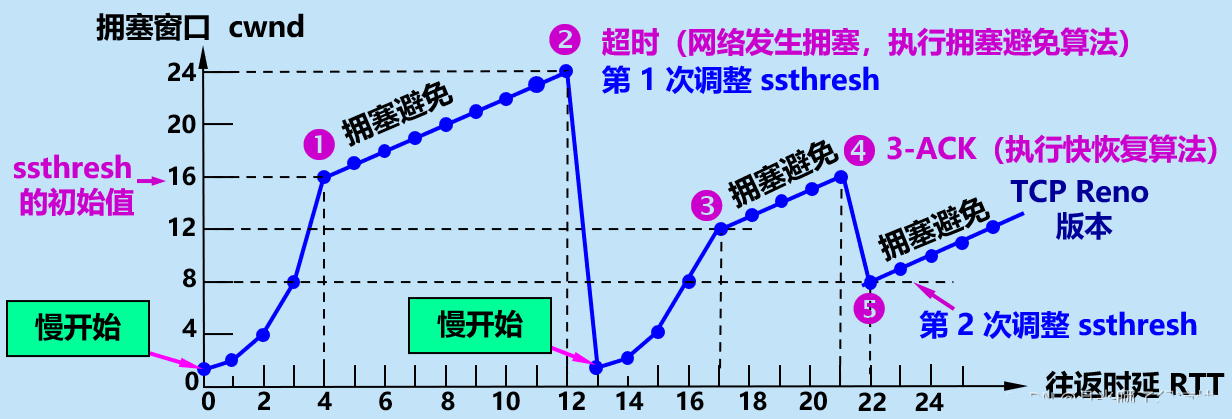

如果发送端接收到了三个重复的ACK请求（证明当前的网络也不太好，但是也没拥塞那么严重），那么会进入快重传+快恢复阶段

图源来自知乎

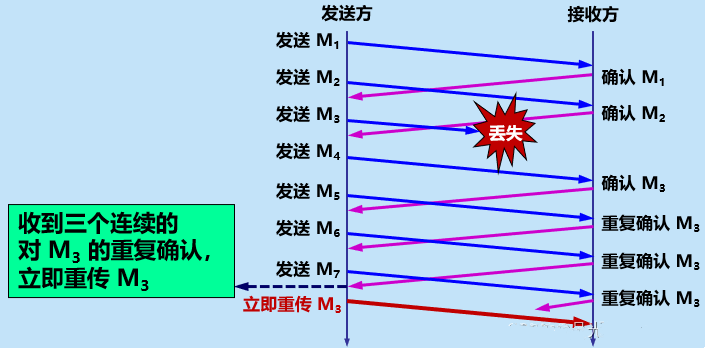

  • 快重传：要求接收方立即发送确，

    • 即使收到了失序的报文段，也要立即发出对已收到的报文段的重复确认
    • 发送确认也不要等缓存区满再发了，加急直接发

  • 快恢复：cwnd的初始值不是1了，而是ssthresh

图源来自知乎

注意：

问题1：什么时候会出现ssthresh = cwnd / 2呢？

  • 出现拥塞（即超时）
  • 收到3个连续的ACK请求

问题2：如何判断出现了拥塞？

  • 丢包
  • 滑动窗口变小
  • ACK延迟或是重复出现

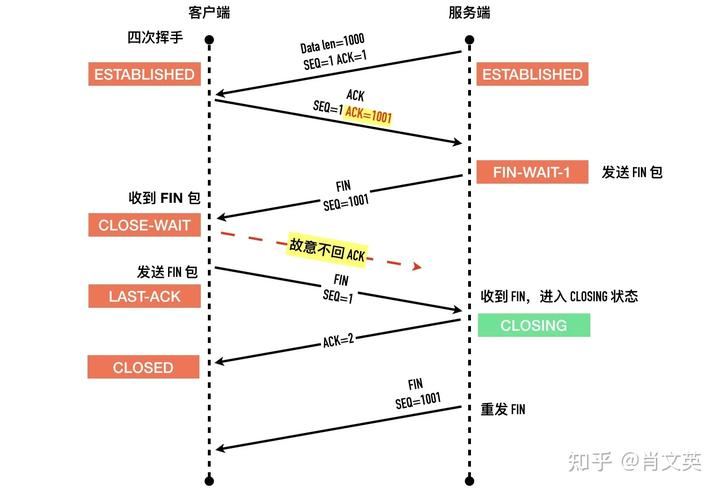

CLOSING状态

TCP还有一个CLOSING状态：

在「同时关闭」的情况下出现。

这里的同时关闭中的「同时」其实并不是时间意义上的同时，而是指的是在发送 FIN 包还未收到确认之前，收到了对端的 FIN 的情况。

图源来自知乎

所以TCP总共含有11种状态，CLOSING状态之后会进入TIME_WAIT状态

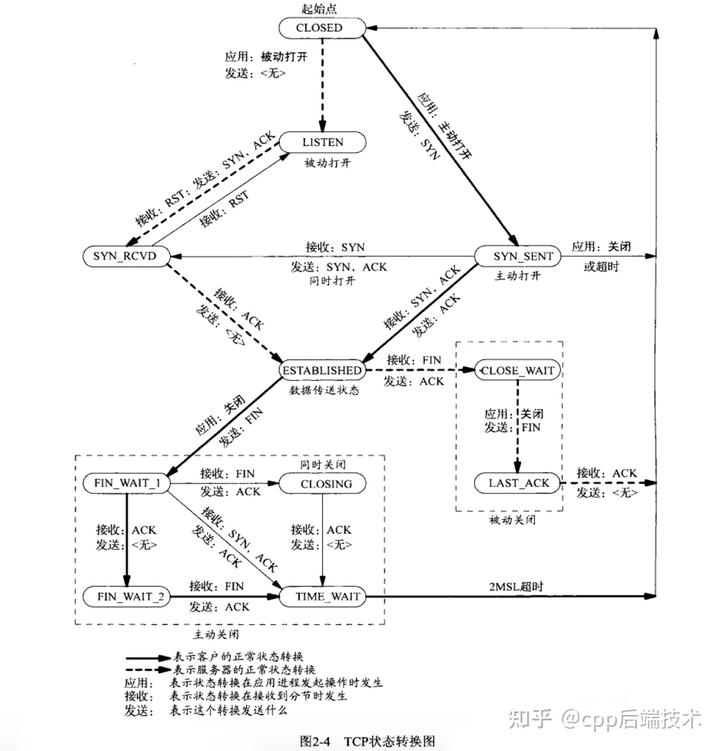

TCP的11种状态

关于CLOSE_WAIT与TIME_WAIT状态

问题1：CLOSE_WAIT与TIME_WAIT是谁的状态？

TCP是全双工协议，TIME_WAIT是主动关闭者的状态，CLOSE_WAIT是被关闭者的状态，不能简单的认为前者是客户端的，后者是服务器的。

问题2：TIME_WAIT状态的作用？

进入TIME_WAIT状态后，会等待2MSL自动关闭

1、保证确认关闭的ACK请求发送给了对方

2、避免历史数据被下一个相同的四元组连接接收到

问题3：如果服务器出现了大量的TIME_WAIT状态，有什么危害？可能是什么原因？

摘自知乎专栏

如果服务器出现了大量的TIME_WAIT状态，会占用服务器的内存、文件描述符、端口号。

可能的原因有几点：

  1. HTTP没有使用长连接：
    • 比如使用的版本是1.0
    • 请求头Connection:close：这种情况下，无论是谁先主动断开的连接，都会算作服务端主动关闭连接
  2. HTTP长连接超时：长连接的超时时间是60s，到时间就会关闭连接
  3. HTTP长连接的请求数量达到了上限：超过最大限制时，就会主动关闭连接

如何排查呢？

  1. 看看是不是都开启了keep-alive，有一个没开启都算服务器主动关闭
  2. 网络是否有问题？
  3. 长连接的请求上限设置的是否合理

问题4：如果服务器出现了大量的CLOSE_WAIT状态，可能的原因是什么？

当服务端出现大量 CLOSE_WAIT 状态的连接的时候，说明服务端的程序没有调用 close 函数关闭连接

（一般都是代码的问题：比如这个link）

需要对着步骤进行分析：

  1. 服务端创建socket，bind、listen
  2. 将socket注册到epoll，epoll_ctl设置关心的操作，并切入内核，将红黑树和双向链表copy过去
  3. epoll_wait等待事件
  4. 事件发生，调用accept接收连接：
    • 连接到来时，netty 「忘了」调用 accept 把连接从内核的全连接队列里取走。
    • 这里的「忘」可能是因为逻辑 bug 或者 netty 忙于其他事情没有时间取走
  5. 注册新的连接EPOLLIN、EPOLLERR、EPOLLHUP的事件到epoll：
    • netty取走了连接，三次握手真正完成，但是没有注册新连接的后续事件，导致后面收到了 fin 包以后无动于衷
  6. 继续epoll_wait
